Прокладки и кольца АРМКО

Прокладки и прокладочные материалы
Основная классификация прокладочных материалов:

По материалу:
Неметалические прокладки:

-картон;
-резина;
-паронит;
-фторопласт;
другие неметаллические

Металлические прокладки (кольца АРМКО)

- из цветных металлов и сплавов
- стальные
Основные НТД:
- ОСТ 26.260.461-99 "Прокладки овального и восьмиугольного сечения стальные для фланцев арматуры. Конструкция, размеры и общие технические требования"
- ОСТ 26-845-73 "Конструкция и размеры. Технические требования"
- АТК 26-18-6-93 "Прокладки овального и восьмиугольного сечения стальные"
- ГОСТ 28759.8-90 "Прокладки металлические восьмиугольного сечения. Конструкция и размеры. Технические требования"
- ГОСТ 10493-81 "Линзы уплотнительные жесткие и компенсирующие на Ру 20-100 МПа"

Комбинированные

- асбестометалические;
- графитометалические;
- другие комбинированные.

По ИСПОЛНЕНИЮ можно разделить на :

Спирально-навитые (комбинированные) ГОСТ Р 52376-2005
Плоские (металлические или неметаллические)
Гребенчатые (металлические или неметаллические)
Пневматические (металлические или неметаллические)
Торцевые (металлические или неметаллические)
Овальные (металлические или неметаллические)
Гранные (металлические или неметаллические)
Линзовые (металлические или неметаллические)
Трубчатые (металлические или неметаллические)
Закрытые (комбинированные)
Волнистые (комбинированные)

Спирально-навитые прокладки:
Спирально-навитые термостойкие прокладки (далее - СНП) с уплотнительным кольцом в виде навитой спирали из V - образных чередующихся слоев нержавеющей стальной ленты и наполнителя из терморасширенного графита или с ограничительным кольцом снаружи, внутри или с обеих сторон уплотнительного кольца для соединений арматуры, соединительных частей и трубопроводов с уплотнительными поверхностями исполнений 1-5, 8, 9 по ГОСТ 12815, номинальным (условным) давлением РN от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2), температурой рабочей среды от минус 2530С до плюс 6000С, условным проходом (номинальным размером) DN от 10 до 3000 мм.

Типы и основные размеры прокладок
СНП изготовляют следующих типов:
А - без ограничительных колец,
В - с внутренним ограничительным кольцом,
Г - с наружным ограничительным кольцом,
Д - с наружным и внутренним ограничительными кольцами.

Ключевые слова: основные размеры, спирально-навитая прокладка, нержавеющая стальная лента, лента терморасширенного графита, ограничительное кольцо, уплотнительное кольцо

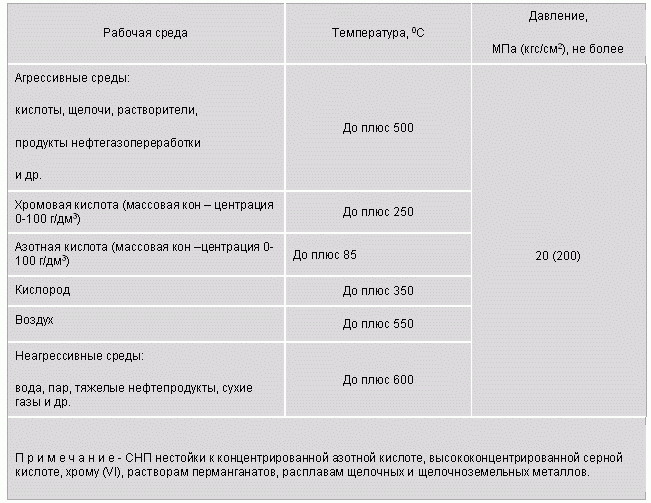

Согласно ГОСТ Р 52376-2005 спирально-навитые прокладки применяются условиях эксплуатации:
